S7700系列是華為公司面向下一代企業網絡架構而推出的新一代高端智能路由交換機。該產品基于華為公司智能多層交換的技術理念，在提供穩定、可靠、安全的高性能L2~L4層交換服務基礎上，進一步提供MPLS VPN、業務流分析、完善的QOS策略、可控組播、資源負載均衡、一體化安全等智能業務優化手段，同時具備超強擴展性和可靠性。 S7700系列廣泛適用于園區網絡和數據中心網絡，可對無線、話音、視頻和數據融合
S7700系列是華為公司面向下一代企業網絡架構而推出的新一代高端智能路由交換機。該產品基于華為公司智能多層交換的技術理念，在提供穩定、可靠、安全的高性能L2~L4層交換服務基礎上，進一步提供MPLS VPN、業務流分析、完善的QOS策略、可控組播、資源負載均衡、一體化安全等智能業務優化手段，同時具備超強擴展性和可靠性。 S7700系列廣泛適用于園區網絡和數據中心網絡，可對無線、話音、視頻和數據融合網絡進行先進的控制，幫助企業構建交換路由一體化的端到端融合網絡。
●單槽位帶寬高達320G，100GE Ready
●480個萬兆端口，24個40GE端口
●創新的CSS交換網集群
●硬件級以太OAM/BFD
●左后風道，高密布線

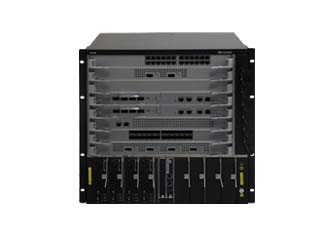

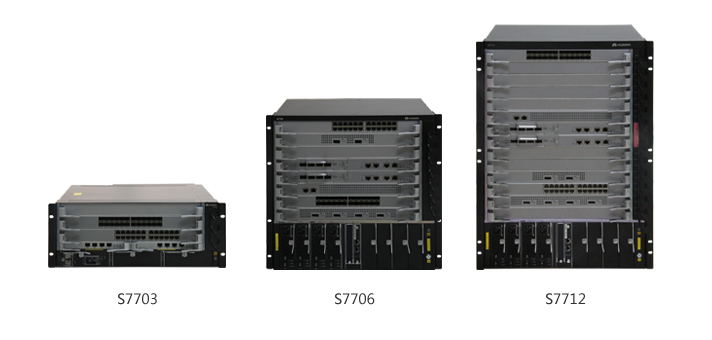

S7700系列提供S7703、S7706、S7712三種產品形態。
1.產品特點
背板具備良好的擴展性，可平滑擴展至更高帶寬，支持單端口速率40G、100G平滑升級，同時完美兼容現網板卡，保護初始投資。
超高萬兆端口密度，單臺設備支持480個萬兆端口，助力企業園區和數據中心迎來全萬兆核心時代。
多業務路由交換平臺，滿足企業接入、匯聚、核心業務承載要求，支持無線、語音、視頻和數據應用，為企業提供高可用、低時延、全業務的一體化網絡解決方案。
支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、分層VPLS、VLL，滿足企業VPN等接入需求。
完善的二、三層組播協議，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
S7700具備超越5個9的高可靠性，主控、電源、風扇等關鍵部件采用冗余設計，所有模塊均支持熱插拔。
S7700采用創新性CSS交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題，提供業界主機間最大的256G集群帶寬，同時可以通過跨框鏈路聚合提高鏈路的利用率，并消除單點故障。
S7700支持業務口集群技術，普通業務端口可以復用為集群端口，使端口應用更加靈活。通過光纖進行集群可大幅增加集群的距離，突破了傳統集群距離的限制。
專用的故障檢測定位子卡，提供3.3ms高精度硬件級以太OAM功能，802.3ah、802.1ag和ITU-Y.1731標準協議，網絡故障發生時能夠在第一時間檢測所有終端Session聯通性，圖形化網管故障診斷界面，設備節點、鏈路自動遍歷，實現網絡快速故障檢測與定位。
冗余控制引擎間主備無縫切換，設備優雅重啟實現NSF無中斷轉發。支持ISSU業務運行中軟件升級，設備軟件升級過程中確保關鍵業務和服務不中斷。
S7700提供高品質的QOS（Quality of Service）能力，支持從鏈路層到應用層流分類技術，具備完善的隊列調度算法、擁塞控制算法，能夠對數據流實現多級的精確調度，從而滿足企業不同用戶終端、不同業務種類的服務質量要求。
S7700提供硬件組播QOS低延時隊列，全面滿足企業視頻業務優先級保障需求，為視頻會議、監控等關鍵業務提供高質量承載保障。
創新的優先級調度算法，對傳統QOS隊列調度進行了專門針對企業語音與視頻的優化，大幅降低IP語音時延、消除視頻馬賽克，提高用戶體驗。
S7700軟硬件平臺均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。
支持IPv4/IPv6雙協議棧，支持多種隧道技術，支持IPv6靜態路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6組播，滿足IPv6獨立組網和IPv4/IPv6混合組網要求。
S7700支持Netstream業務分析功能，滿足用戶對網絡流量實時采集、分析需要。
支持Netstream V5/V8/V9多種報文格式，支持聚合流量模板，減輕網絡采集器系統壓力，支持實時流量采集、動態報表生成、屬性分析、流量異常告警等功能。
幫助客戶對網絡流量進行實時監控、現網設備吞吐分析，為優化網絡結構、科學合理擴容提供決策依據。
內嵌集中式防火墻板卡，支持虛擬防火墻與NAT多實例，滿足多VPN客戶共用防火墻組網環境。應用層包過濾技術對應用層報文內容進行復雜規則檢測和過濾。
提供完善的NAC解決方案，支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證多種認證方式，有效應對啞終端接入、移動設備接入和集中式IP地址分配等多種接入方式的安全挑戰，確保企業網絡安全。
提供2級CPU保護機制，支持1K CPU硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。
S7700無線AC板卡支持豐富的RF（射頻）管理。支持AP上線時自動選擇信道和功率，在AP重疊區域，信號沖突時自動調整功率或信道，RSSI（接收信號強度指示）/SNR（信噪比）的不斷更新，讓系統可以實時了解每一個無線用戶所處電磁環境，提升網絡可用性。
S7700無線AC板卡支持802.1x認證、MAC地址認證、Portal認證、WAPI認證等多種認證方式，滿足客戶不同終端、不同安全等級設備的接入需求。
支持二層漫游，終端設備跨AP漫游快速切換，AC間1+1、N+1多機冷備和AC間負載分擔提高網絡可靠性。
創新節能芯片，實現按流量動態調整功率，支持端口休眠，無流量不耗電。
智能POE供電，可以實現基于PD設備角色啟動不同的能源管理方案，保持設備能源管理彈性。
支持IEEE 802.3az能效以太網標準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀態快速轉換，低流量低功耗。
2.產品規格
| 項目 | S7703 | S7706 | S7712 |
| 交換容量 | 1.92Tbps | 3.84Tbps/5.12Tbps | 3.84Tbps/5.12Tbps |
| 包轉發率 | 576Mpps/1440Mpps | 1152Mpps/2880Mpps | 1344Mpps/3360Mpps |
| 業務槽位 | 3 | 6 | 12 |
| VLAN | 支持Access、Trunk、Hybrid方式 | ||
| 支持default VLAN | |||
| 支持VLAN 交換 | |||
| 支持QinQ、增強型靈活QinQ | |||
| 支持基于MAC的動態VLAN分配 | |||
| MAC地址功能 | 支持MAC地址自動學習和老化 | ||
| 支持靜態、動態、黑洞MAC表項 | |||
| 支持源MAC地址過濾 | |||
| 支持基于端口和VLAN的MAC地址學習限制 | |||
| 環網保護技術 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | ||
| 支持SEP智能保護協議 | |||
| 支持BPDU保護、Root保護、環路保護 | |||
| 支持BPDU Tunnel | |||
| 支持ERPS以太環保護協議（G.8032） | |||
| IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | ||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | |||
| 組播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
| 支持 PIM DM、PIM SM、PIM SSM | |||
| 支持MSDP、MBGP | |||
| 支持用戶快速離開機制 | |||
| 支持組播流量控制 | |||
| 支持組播查詢器 | |||
| 支持組播協議報文抑制功能 | |||
| 支持組播CAC | |||
| 支持組播ACL | |||
| MPLS | 支持MPLS基本功能 | ||
| 支持MPLS OAM | |||
| 支持MPLS TE | |||
| 支持MPLS VPN/VLL/VPLS | |||
| CSS交換網集群 | 支持CSS交換網集群（S7703除外） | ||
| 業務口集群 | 支持業務口集群（S7703除外） | ||
| 可靠性 | 支持LACP、支持跨設備E-Trunk | ||
| 支持VRRP、BFD for VRRP | |||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | |||
| 支持 NSF、GR for BGP/IS-IS/OSPF/LDP | |||
| 支持TE FRR、IP FRR | |||
| 支持以太網OAM 802.3ah和802.1ag | |||
| 支持 ITU-Y.1731 | |||
| 支持DLDP | |||
| 支持運行中軟件升級ISSU | |||
| QoS | 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||
| 支持ACL、CAR、Remark、Schedule等動作 | |||
| 支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度方式 | |||
| 支持WRED、尾丟棄等擁塞避免機制 | |||
| 支持流量整形 | |||
| 配置與維護 | 支持Easy Operation簡易運維方案 | ||
| 支持Console、Telnet、SSH等終端服務 | |||
| 支持SNMPv1/v2/v3等網絡管理協議 | |||
| 支持通過FTP、TFTP方式上載、下載文件 | |||
| 支持BootROM升級和遠程在線升級 | |||
| 支持熱補丁 | |||
| 支持用戶操作日志 | |||
| 安全和管理 | 802.1x認證，Portal認證 | ||
| 支持NAC | |||
| 支持RADIUS和HWTACACS用戶登錄認證 | |||
| 命令行分級保護，未授權用戶無法侵入 | |||
| 支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | |||
| 支持1K CPU通道隊列保護 | |||
| 支持ICMP實現ping和traceroute功能 | |||
| 支持RMON | |||
| 增值業務能力 | 支持Firewall功能 | ||
| 支持NAT功能 | |||
| 支持Netstream功能 | |||
| 支持IPSec功能 | |||
| 支持負載均衡功能 | |||
| 支持無線AC功能 | |||
| 支持IPS入侵防御系統 | |||
| 綠色節能 | 支持802.3az能效以太網 | ||
| 機箱尺寸mm（寬×深×高） | 442×476×175 | 442×476×442 | 442×476×664 |
| 機箱重量（空配） | <15Kg | <30Kg | <45Kg |
| 工作電壓 | DC：–38.4V～–72V AC：90V～290V | ||
| 整機最大功耗 | ≤800W | ≤1600W | ≤3000W |
| 整機最大POE功率 | 2200W | 8800W | 8800W |
3.訂購信息
| S7700基本描述 | |
|---|---|
| LE0BN66EDC | N66E直流總裝機柜(共4路40A輸出，單路最大1600W，600X600X2200mm) |
| LE0BN66EAC | N66E交流總裝機柜(共8路10A輸出，單路最大1600W，600X600X2200mm) |
| LE2BN66EA000 | N66E交流總裝機柜(共4路16A輸出，單路最大2500W，600X600X2200mm) |
| ES0B00770300 | S7703總裝機箱 |
| ES0B00770600 | S7706總裝機箱 |
| ES0B00771200 | S7712總裝機箱 |
| ES1BS7703S01 | S7703總裝機箱-支持FCC |
| ES1BS7706S01 | S7706總裝機箱-支持FCC |
| ES1BS7712S01 | S7712總裝機箱-支持FCC |
| ES0B017706P0 | S7706 POE總裝機箱 |
| ES0B017712P0 | S7712 POE總裝機箱 |
| ES1BS7706SP1 | S7706 POE總裝機箱-支持FCC |
| ES1BS7712SP1 | S7712 POE總裝機箱-支持FCC |
| LE0M00FBXB00 | 寬電壓68風機盒 |
| ES1M00FBX001 | 增強型寬電壓68風機盒 |
| 監控板 | |
| LE0DCMUA0000 | 集中監控板 |
| 主控處理單元 | |
| ES0D00MCUA00 | S7703 主控處理單元A |
| ES0D00SRUA00 | S7706/S7712 主控處理單元A |
| ES0D00SRUB00 | S7706/S7712 主控處理單元B-時鐘 |
| ES1D2SRUD000 | S7706/S7712 主控處理單元D-可選配時鐘 |
| 業務子卡 | |
| ES0D00FSUA00 | 增強靈活業務子卡 |
| LE0D0VSTSA00 | 交換網集群業務子卡 |
| 百兆以太網電接口板 | |
| ES0D0F48TA00 | 48端口百兆以太網電接口板(EA,RJ45) |
| ES0DF48TFA00 | 48端口百兆以太網電接口板(FA,RJ45) |
| ES0D0F48TC00 | 48端口百兆以太網電接口板(EC,RJ45) |
| 百兆/千兆以太網電接口板 | |
| ES0DG24TFA00 | 24端口百兆/千兆以太網電接口板(FA,RJ45) |
| ES0D0G48TA00 | 48端口百兆/千兆以太網電接口板(EA,RJ45) |
| ES0DG48TFA00 | 48端口百兆/千兆以太網電接口板(FA,RJ45) |
| ES0D0G48TC00 | 48端口百兆/千兆以太網電接口板(EC,RJ45) |
| ES0D0T24XA00 | 24端口百兆/千兆以太網電接口和2端口萬兆以太網光接口板(EA,RJ45/XFP) |
| 十兆/百兆/千兆以太網電接口板 | |
| ES1D2G48TED0 | 48端口十兆/百兆/千兆以太網電接口板(ED,RJ45) |
| ES1D2G48TBC0 | 48端口十兆/百兆/千兆以太網電接口板(BC,RJ45) |
| 百兆/千兆以太網光接口板 | |
| ES0D0G24SA00 | 24端口百兆/千兆以太網光接口板(SA,SFP) |
| ES0D0G24SC00 | 24端口百兆/千兆以太網光接口板(EC,SFP) |
| ES0D0G24CA00 | 24端口百兆/千兆以太網光接口和8端口百兆/千兆Combo電接口板(SA,SFP/RJ45) |
| ES0D0S24XA00 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口板(EA,SFP/XFP) |
| ES1D2S24XEC0 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口板(EC,SFP/XFP) |
| ES1D2G24SED0 | 24端口百兆/千兆以太網光接口板(ED,SFP) |
| ES0D0G48SA00 | 48端口百兆/千兆以太網光接口板(EA,SFP) |
| ES0D0G48SC00 | 48端口百兆/千兆以太網光接口板(EC,SFP) |
| ES1D2G48SFA0 | 48端口百兆/千兆以太網光接口板（FA，SFP） |
| ES1D2G48SED0 | 48端口百兆/千兆以太網光接口板（ED，SFP） |
| ES1D2G48SBC0 | 48端口百兆/千兆以太網光接口板(BC,SFP)** |
| 百兆/千兆以太網光電混合接口板 | |
| ES0DG48CEAT0 | 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口板(EA,RJ45/SFP) |
| 萬兆以太網光接口板 | |
| ES0D0X2UXA00 | 2端口萬兆以太網光接口板(EA,XFP) |
| ES0D0X2UXC00 | 2端口萬兆以太網光接口板(EC,XFP) |
| ES1D2X02XEC1 | 2端口萬兆以太網光接口板(EC,XFP)-支持FCC |
| ES0D0X4UXA00 | 4端口萬兆以太網光接口板(EA,XFP) |
| ES0D0X4UXC00 | 4端口萬兆以太網光接口板(EC,XFP) |
| ES1D2X04XEC1 | 4端口萬兆以太網光接口板(EC,XFP)-支持FCC |
| ES1D2X04XED0 | 4端口萬兆以太網光接口板（ED，XFP） |
| ES1D2X08SED4 | 8端口萬兆以太網光接口板(ED,SFP+) |
| ES1D2X08SED5 | 8端口萬兆以太網光接口板(ED,SFP+)-支持FCC |
| ES0DX12XSA00 | 12端口萬兆以太網光接口板(SA,SFP+) |
| ES1D2X16SFC0 | 16端口萬兆以太網光接口板（FC,SFP+） |
| ES1D2X40SFC0 | 40端口萬兆以太網光接口板（FC,SFP+） |
| 40GE以太網光接口板 | |
| ES1D2L02QFC0 | 2端口40GE以太網光接口板(FC,QSFP+) |
| POE接口板 | |
| ES0D0G48VA00 | 48端口百兆/千兆以太網POE電接口板(EA,RJ45,POE) |
| 增值業務板 | |
| LE0D0VAMPA00 | 增值業務板* |
| 光模塊 | |
| FE-SFP光模塊 | |
| S-SFP-FE-LH40-SM1310 | 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) |
| S-SFP-FE-LH80-SM1550 | 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) |
| SFP-FE-SX-MM1310 | 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC) |
| eSFP-FE-LX-SM1310 | 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC) |
| GE-SFP模塊 | |
| SFP-1000BaseT | 電模塊-SFP-GE-電接口模塊(100m,RJ45) |
| eSFP-GE-SX-MM850 | 光模塊-ESFP-GE-多模模塊(850nm,0.5km,LC) |
| SFP-GE-LX-SM1310 | 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) |
| S-SFP-GE-LH40-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) |
| S-SFP-GE-LH80-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) |
| eSFP-GE-ZX100-SM1550 | 光模塊-ESFP-GE-單模模塊(1550nm,100km,LC) |
| 10GE-XFP光模塊 | |
| XFP-SX-MM850 | 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) |
| XFP-STM64-LX-SM1310 | 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) |
| XFP-STM64-LH40-SM1550 | 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) |
| XFP-STM64-SM1550-80km | 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) |
| 10GE-SFP+光模塊 | |
| OMXD30000 | 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) |
| OSX010000 | 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) |
| OSX040N01 | 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) |
| OSXD22N00 | 光模塊-SFP+-10G-多模模塊(1310nm,0.22km,LC,LRM) |
| LE2MXSC80FF0 | 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) |
| SFP-10G-USR | 光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC) |
| SFP-10G-ZR | 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) |
| SFP-10G-BXU1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC) |
| SFP-10G-BXD1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC) |
| SFP-10G-AOC3M | AOC光模塊-SFP+-850nm-1G~10G-0.003km |
| SFP-10G-AOC10M | AOC光模塊-SFP+-850nm-1G~10G-0.01km |
| 40GE-QSFP+光模塊 | |
| QSFP-40G-SR4 | 光模塊-QSFP+-40G-多模模塊(850nm,0.15km,MPO) |
| QSFP-40G-iSR4 | 40GBase-SR4光模塊-QSFP+-40G-多模模塊(850nm,0.15km,MPO) (可對接4個SFP+) |
| QSFP-40G-LR4 | 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC) |
| BIDI-SFP光模塊 | |
| SFP-FE-LX-SM1310-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) |
| SFP-FE-LX-SM1550-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) |
| SFP-GE-LX-SM1310-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) |
| SFP-GE-LX-SM1490-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) |
| LE2MGSC40ED0 | 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC) |
| LE2MGSC40DE0 | 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC) |
| 電源 | |
| LE0MPSD16 | 1600W直流電源模塊(灰色) |
| LE0MPSA08 | 800W交流電源模塊(灰色) |
| W0PSA2200 | 2200W交流電源模塊(灰色) |
| LE0W01DPDB | 直流配電盒組件（共4路40A輸出，單路最大1600W，含電源線） |
| IN6W18L10A | 交流分線盒組件（共8路10A輸出，單路最大1600W，含電源線） |
| IM1W24APD | 交流分線盒組件（共4路16A輸出，單路最大2500W，含電源線） |
| 軟件 | |
| ES0SMS217700 | S7700基本軟件，V200R001 |
| ES0SMS227700 | S7700基本軟件，V200R002 |
| ES1SBSM23000 | S7700基本軟件，V200R003 |
| ES0SMPLS7700 | MPLS功能授權 |
| ES0SNQAF7700 | NQA功能授權 |
| ES0SIPV67700 | IPV6功能授權 |
| ES1SWLAN32AP | WLAN接入控制器AP資源授權-32AP |
| ES1SWLAN64AP | WLAN接入控制器AP資源授權-64AP |
| ES0SWLAN7700 | WLAN接入控制器AP資源授權-128AP |
| 資料 | |
| ES0I000DOC00 | S7700 智能路由交換機 產品文檔 |
*：此增值業務板處理模塊能夠支持防火墻/NAT、IPSec、Netstream、負載均衡、無線AC功能。
**：BC系列板卡支持每端口200ms數據緩存。

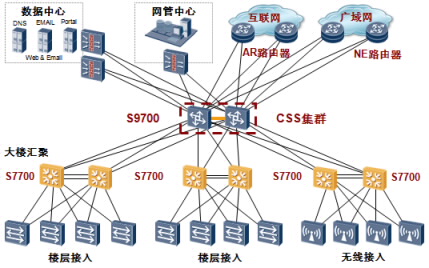

4.組網應用

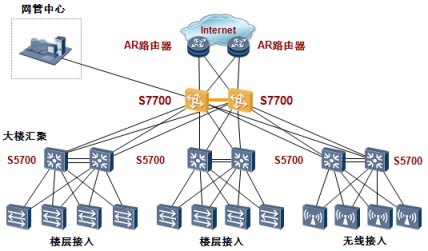

S7700智能路由交換機具備2T交換容量和高密度萬兆端口，可以作為大型企業園區匯聚交換機設備，組建高可靠、業務易擴展、易管理的企業園區網絡。S7700支持硬件CPU通道隊列，防火墻功能模塊，在匯聚層為企業業務增加安全保障，保護企業核心免受DDOS攻擊與各種安全威脅。
S7700智能路由交換機支持OSPF、BGP、MPLS全線速轉發，同時具備防火墻、IPSec模塊，整機2T交換容量，可以作為中小型企業園區網絡的核心設備。為中小企業園區提供高性價比、高可靠、多業務易部署的網絡解決方案。
